Projecteur intelligent 5G relevable sur mât haut

    Projecteur intelligent 5G relevable sur mât haut

    Le système d'éclairage intelligent 5G à mât surélevé intègre un éclairage LED grand format, des équipements de communication 5G, des dispositifs intelligents et un système de maintenance par descente, le tout au sein d'une structure à mât surélevée. Des zones dédiées aux équipements et des plateformes de maintenance facilitent l'organisation des systèmes d'éclairage et de communication, tandis que sa conception surélevée améliore l'accès aux équipements en hauteur. Il est idéal pour les infrastructures de villes intelligentes, les nœuds de transport, les zones industrielles...
  • Leur classification:
    Lumières de haut mât
  • Vues:
    524
  • Temps de libération:
    2026-08-18 09:28:01
  • partager:
  • Contactez-nous Demande en ligne


ProduitDescription


Le projecteur intelligent 5G à mât surélevé et relevable est conçu pour les projets d'infrastructure où l'éclairage de grande envergure et les équipements de communication doivent partager la même plateforme structurelle surélevée.

Le système intègre un mât de grande hauteur, plusieurs projecteurs LED, des équipements de station de base 5G, des armoires d'équipement dédiées, des plateformes de maintenance et un mécanisme de levage au sein d'une structure coordonnée.


La station de base est installée dans la partie supérieure du mât, tandis que les projecteurs LED sont disposés sous les équipements de communication. Cette séparation fonctionnelle permet d'intégrer les composants d'éclairage, de communication, d'électricité et de maintenance au sein d'une même infrastructure.


Contrairement à un mât fixe classique, la conception à mât relevable prend en compte la maintenance des équipements dès le début du projet. Certaines sections de maintenance peuvent être abaissées à une hauteur de travail plus accessible, réduisant ainsi la nécessité d'effectuer l'entretien courant des équipements à pleine hauteur du mât.


Le système peut donc servir à la fois de plateforme d'éclairage à grande échelle et de support d'infrastructure de communication intelligente pour les Projets municipaux et industriels modernes.

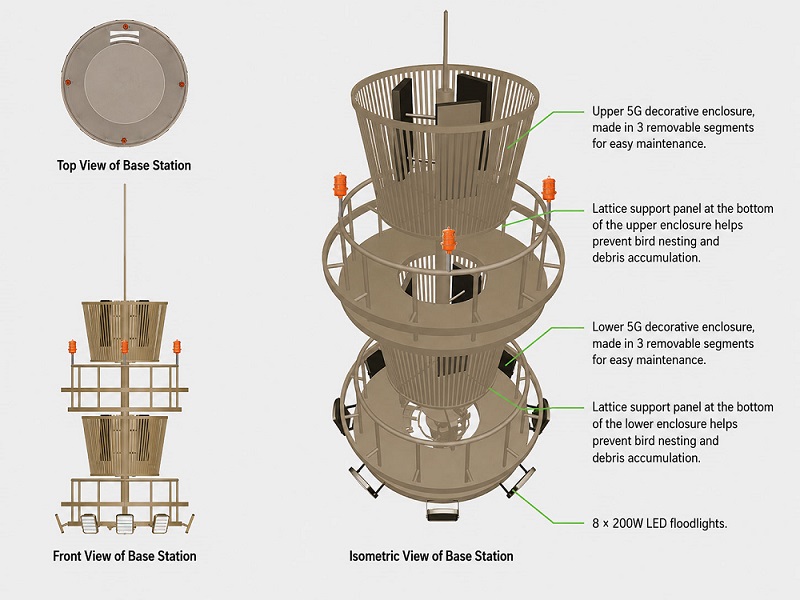

5G base station structure with removable enclosures and 8 x 200W LED floodlights



ProduitParamètres


ParamètreSpécification
Type de produitProjecteur intelligent 5G relevable sur mât haut
Type d'éclairageÉclairage LED de grande surface
Configuration d'éclairage actuelle8 projecteurs LED de 200 W
Équipement de communicationIntégration des stations de base 5G
Position de la station de baseSection supérieure du poteau
Boîtier 5GBoîtier décoratif amovible
Structure de l'enceinteConception modulaire en trois sections
Équipement intelligentProjet configurable
Disposition des équipementsZones fonctionnelles séparées
Plateforme de maintenancePlateforme de maintenance à deux niveaux
Accès à la plateformeConfiguration de l'échelle télescopique
Système de levageSystème d'abaissement intégré
Hauteur d'entretien approximativeEnviron 2 m sans écran / 5 m avec écran
Entraînement de levageSystème moteur et treuil
Transmission de levageSystème de câbles et de poulies en acier
Feu d'obstacle aérienConfigurable
Protection des oiseauxDisponible dans la zone des équipements supérieurs
Matériau du poteauAcier de haute qualité
Hauteur du poteauSpécifique au projet
Contrôle de l'éclairageProjet configurable
FondationConformément aux plans d'ingénierie
PersonnalisationDisponible

Note:La configuration d'éclairage (8 × 200 W) et les hauteurs de maintenance approximatives sont basées sur la configuration du produit fourni. La hauteur définitive du mât, les équipements de communication, la puissance d'éclairage, l'agencement de la plateforme, le mécanisme de levage, le système de commande et les fondations doivent être confirmés en fonction du projet.



ProduitDétails


1. Station de base 5G intégrée

La partie supérieure offre un espace d'installation dédié aux équipements de communication 5G.

Au lieu de fixer aléatoirement les dispositifs de communication à l'extérieur d'un mât d'éclairage classique, l'équipement est intégré dans une structure supérieure coordonnée qui prend en compte l'installation, l'esthétique, la maintenance et la séparation des équipements.

Cela permet au mât de grande hauteur de fonctionner au sein d'un réseau d'infrastructures intelligentes plus vaste, tout en conservant sa fonction d'éclairage principale.

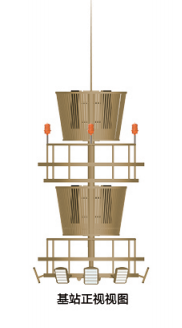

Integrated 5G base station enclosure on smart high mast light

2. Boîtiers décoratifs modulaires 5G

Les zones supérieures et inférieures destinées aux équipements de communication utilisent des boîtiers décoratifs amovibles.

Chaque enceinte peut être divisée en plusieurs sections, permettant ainsi de retirer des sections individuelles lors de l'installation ou de la maintenance.

Cette conception améliore l'accès aux équipements internes tout en préservant l'intégration visuelle des composants de communication à la structure globale du mât.

Des panneaux grillagés situés au bas de l'enceinte empêchent les corps étrangers de tomber à travers la structure.


3. Agencement indépendant des équipements

L'éclairage, les communications, les équipements intelligents, les composants de levage et les systèmes électriques sont organisés en zones fonctionnelles dédiées.

Cette disposition structurée permet de réduire les interférences inutiles entre les différents groupes d'équipements et facilite la gestion des inspections ou des remplacements d'équipements ultérieurs.

Le schéma proposé place la station de base en haut du poteau et le matériel d'éclairage en dessous.


4. Projecteur LED 8 × 200 W

La configuration fournie comprend :

8 projecteurs LED de 200 W

autour de la plateforme d'éclairage inférieure.

Les luminaires peuvent être orientés dans différentes directions afin de fournir un éclairage de zone étendue autour du mât.

Pour différents projets, le nombre final de luminaires, leur puissance, leur distribution optique et leur direction de visée peuvent être ajustés en fonction de :


Éclairement requis

Hauteur du mât

Dimensions du site

uniformité de l'éclairage

Position de pole position

Structures environnantes

calculs d'éclairage du projet

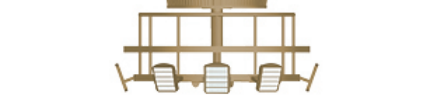

Eight 200W LED floodlights mounted on 5G smart high mast lighting platform


5. Plateforme de maintenance à deux niveaux

La structure fournie intègre une plateforme de maintenance à deux niveaux autour des zones d'équipement supérieures.

Les deux niveaux de maintenance permettent aux techniciens d'accéder à différentes zones d'équipements de communication et intelligents sans considérer l'ensemble de la structure supérieure comme une seule zone de service indivise.

Un système d'accès télescopique peut être utilisé entre les plateformes conformément au plan fourni.

Ceci est particulièrement utile lorsque les équipements d'éclairage et de communication partagent le même mât mais nécessitent des points d'entretien différents.


6. Système de maintenance relevable

L'une des principales différences entre ce produit et un mât intelligent classique réside dans le système de levage intégré à mât haut.

La conception du mât haut 5G fourni utilise un système de levage pour amener certains équipements à une position de maintenance plus accessible.

Les hauteurs de référence pour la maintenance sont les suivantes :

Sans écran : environ 2 m

Avec écran : environ 5 m


Le point de maintenance exact dépend de la disposition des équipements et de la configuration du projet.

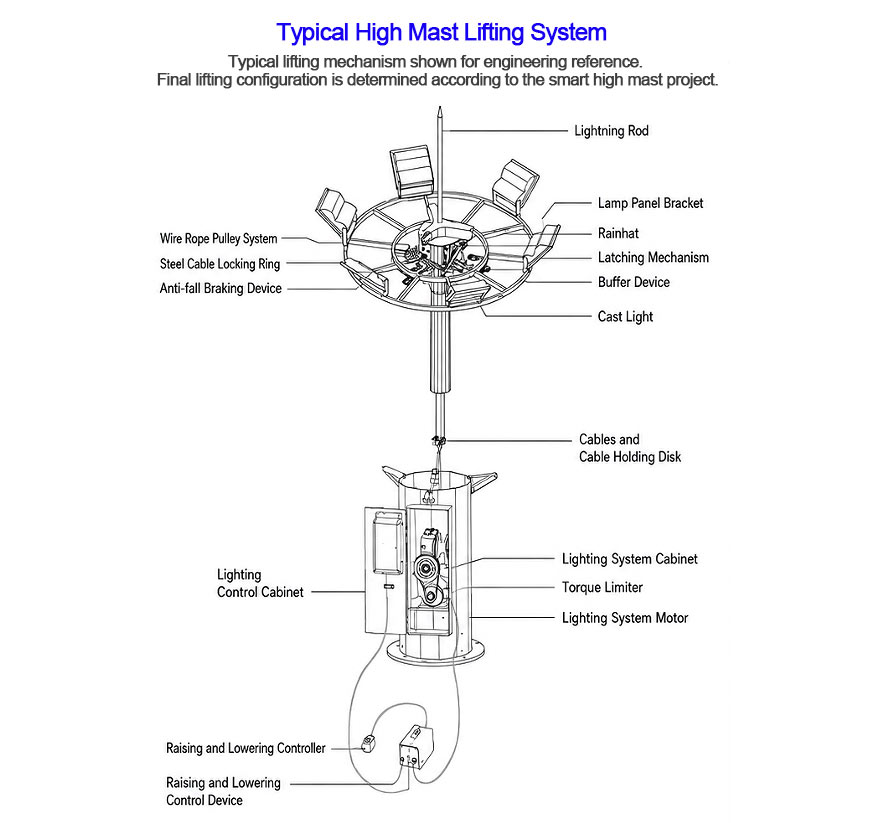

High mast lifting system with motor wire rope pulley and lowering controller



7. Système de levage et de transmission

Le système de levage peut comprendre trois principaux groupes fonctionnels :


Puissance et contrôle

Fournit l'alimentation électrique et le contrôle du fonctionnement du mécanisme de levage, de l'équipement d'éclairage, du système de communication et des appareils intelligents compatibles.


Entraînement de levage

Un moteur électrique et un treuil fournissent la force mécanique nécessaire pour lever ou abaisser la plateforme.


Transmission de levage

Les câbles en acier, les ensembles de poulies, les composants de guidage, les structures de positionnement et les pièces mécaniques connexes transmettent la force de levage et guident le mouvement de la plateforme.


8. Protection de sécurité pour le levage

Pour les équipements à mât de grande hauteur, l'accessibilité pour la maintenance doit être prise en compte au même titre que la sécurité du levage.

Selon la configuration finale du système, le mécanisme de levage peut intégrer :


Mécanisme de verrouillage

Système de freinage

dispositif de verrouillage de câble en acier

Limiteur de couple

Indicateur de position

Dispositif tampon

Système de poulies

Contrôleur de levage et d'abaissement

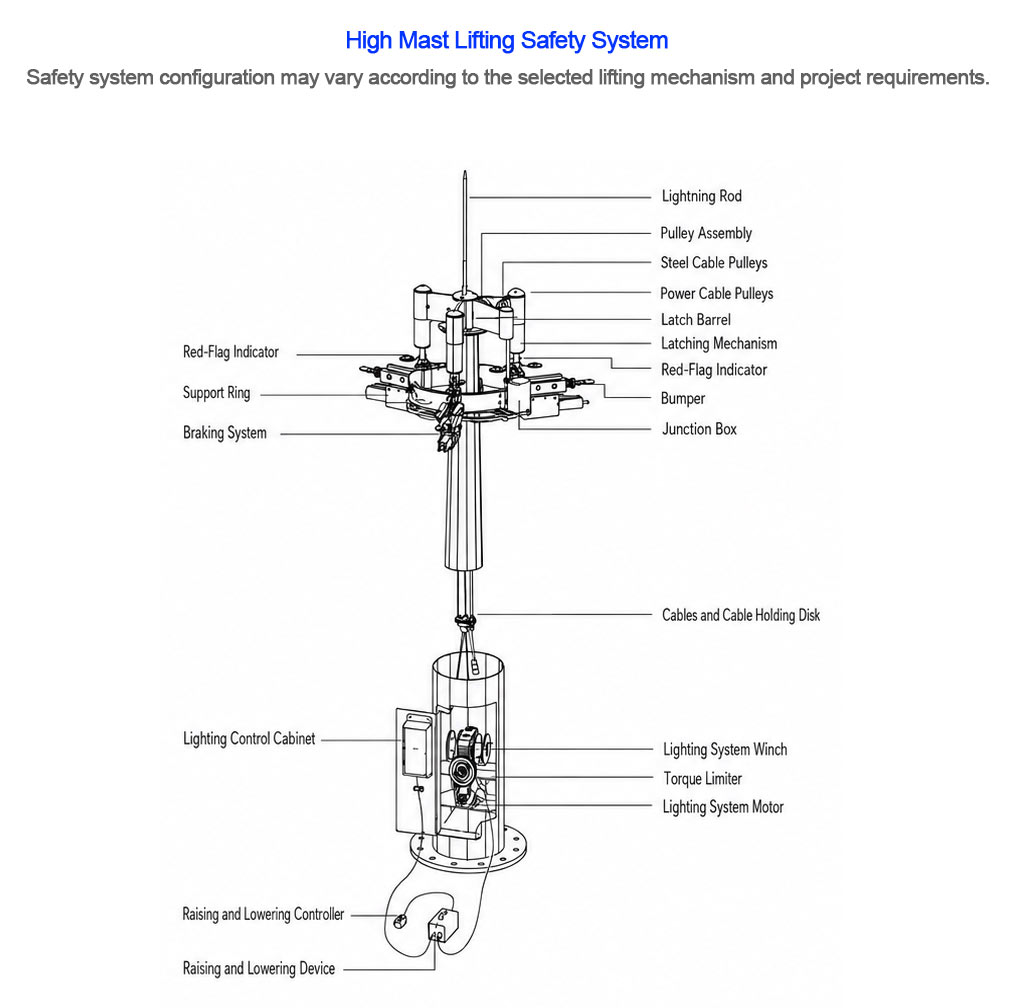

High mast fall protection braking and cable locking system

9. Protection des oiseaux et avertissement aérien

La station de base supérieure et la zone de protection contre la foudre peuvent intégrer des composants anti-oiseaux selon la configuration fournie.

Des équipements d'avertissement d'obstacles aériens peuvent également être intégrés lorsque la hauteur du mât, les conditions du site ou les spécifications du projet l'exigent.

La disposition finale des feux de signalisation doit être conforme au projet réel et aux exigences applicables.


10. Commande d'éclairage par automate programmable

Le système d'éclairage sur mât de grande hauteur peut être intégré à une architecture de contrôle d'éclairage spécifique au projet.

La documentation technique précédente de Baode pour les mâts d'éclairage de grande hauteur comprend un schéma de contrôle basé sur un automate programmable utilisant une plateforme de contrôle centrale, une connexion réseau, une armoire de commande et des contrôleurs d'éclairage individuels.

Ce type d'architecture peut prendre en charge la gestion centralisée de plusieurs points d'éclairage sur mâts de grande hauteur, le cas échéant.



PLC based high mast lighting control system with centralized network management




Système de mât intelligentArchitecture


SystèmeFonction principale
Structure de mât élevéSupporte tous les équipements surélevés
Station de base 5GInfrastructure de communication sans fil
Enceinte décorativeProtège et intègre visuellement les équipements de communication
Projecteurs LEDÉclairage extérieur de grande surface
Zone d'équipement intelligentInstallation d'appareils intelligents compatibles
Plateforme à deux niveauxAccès aux équipements et entretien
Mécanisme de levageRéduit l'équipement en état de fonctionnement
Moteur et treuilFournit une force de levage
Câble métallique et poulieTransfère la force de levage
Système de sécuritéPermet une opération de levage contrôlée
Contrôle PLCGestion de l'éclairage et du système
Protection contre la foudreProtection électrique de haut niveau
Avertissement aérienFonction d'avertissement configurable



Caractéristiques &Avantages


1. Intégration de la 5G et de l'éclairage sur mâts de grande hauteur

Combine l'infrastructure de communication et l'éclairage LED à grande échelle au sein d'un système structurel coordonné.


2. Zones dédiées aux équipements de communication

Les équipements 5G sont installés dans des boîtiers supérieurs dédiés plutôt que d'être fixés de manière aléatoire à l'extérieur du mât.


3. Boîtiers modulaires amovibles

Les structures d'enceinte en trois sections facilitent l'accès pour l'installation et la maintenance des équipements.


4. Conception de maintenance par levage

Certains équipements montés en hauteur peuvent être abaissés plus près du sol pour inspection et entretien.


5. Plateforme de maintenance à deux niveaux

Différents niveaux de service permettent un accès organisé aux différentes zones d'équipement.


6. Éclairage LED multidirectionnel

La configuration fournie utilise huit projecteurs LED de 200 W pour un éclairage de grande surface.


7. Technologie éprouvée de levage de mâts de grande hauteur

Le concept du produit peut s'appuyer sur les technologies existantes de Baode en matière de levage sur mât de grande hauteur, de treuil, de câble métallique, de verrouillage, de freinage et de contrôle.


8. Infrastructure intelligente extensible

Des équipements de communication et intelligents compatibles peuvent être ajoutés en fonction des exigences réelles du projet.



PourquoiChoisissez un éclairage intelligent 5G pour mâts d'éclairage de grande hauteur ?


Un mât d'éclairage classique est principalement conçu pour l'éclairage.

Un mât intelligent classique se concentre généralement sur l'intégration d'équipements urbains de faible à moyenne hauteur.


Le système d'éclairage intelligent Liftable 5G pour mâts de grande hauteur répond à une exigence différente : combiner un éclairage de grande surface et de haut niveau avec une infrastructure de communication et des équipements intelligents maintenables sur le même mât.

Sa valeur n'est donc pas simplement :

« Ajouter une antenne 5G à un mât d’éclairage. »

Le véritable concept du système est :

Éclairage sur mâts de grande hauteur + Station de base 5G + Zones d'équipement dédiées + Plateformes de maintenance + Système de levage + Infrastructure de contrôle


Cela rend le produit particulièrement adapté aux grands sites d'infrastructures où la couverture d'éclairage, le déploiement des équipements de communication, l'accessibilité pour la maintenance et l'intégration structurelle doivent tous être considérés conjointement.



ProduitApplications


1. Infrastructure de Ville intelligente

Adapté aux grands nœuds de villes intelligentes nécessitant à la fois une infrastructure d'éclairage et de communication.


2. Pôles de transport

Peut assurer un éclairage étendu tout en prenant en charge les équipements de communication ou intelligents autour des infrastructures de transport.


3. Parcs industriels

Adapté aux grandes zones industrielles nécessitant un éclairage et une infrastructure sans fil sur des plateformes structurelles partagées.


4. Zones de logistique et de distribution

Peut prendre en charge l'éclairage de grandes surfaces et les équipements de communication compatibles dans les environnements logistiques.


5. Grands espaces publics

Convient aux places publiques, aux espaces d'exposition, aux zones de développement et autres grands espaces publics extérieurs.


6. Projets d'infrastructure de communication

Peut fournir une plateforme structurelle surélevée où l'installation coordonnée des équipements de communication et de l'éclairage extérieur est nécessaire.

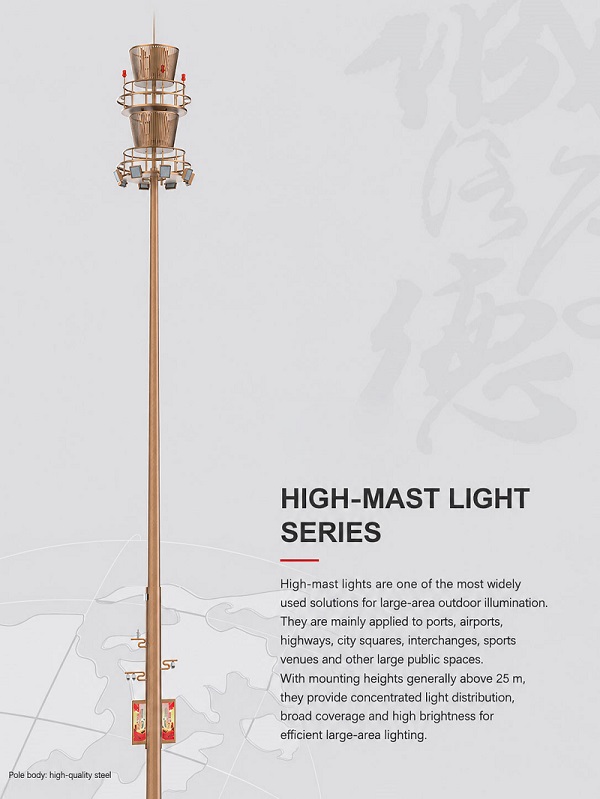

5G smart high mast light for large outdoor communication and lighting infrastructure


PersonnalisationOptions


ArticleConfiguration disponible
Hauteur du mâtSpécifique au projet
Station de base 5GSpécifique au projet
Enceinte de communicationPersonnalisé
Projecteurs LEDSpécifique au projet
Exemple d'éclairage fourni8 × 200 W
Distribution du faisceauSpécifique au projet
Plateformes de maintenanceConfigurable
Système de levageSpécifique au projet
Équipement intelligentConfigurable
Feu d'avertissement aérienConfigurable
Protection des oiseauxConfigurable
Commande d'éclairage PLCOptionnel / Spécifique au projet
Système de sécuritéSelon la configuration de levage
Finition de surfaceSpécifique au projet
FondationConception technique



FAQ


Q1 : Qu'est-ce qu'un éclairage de mât intelligent 5G relevable ?

A1 : Il s'agit d'un système de mât multifonctionnel de grande hauteur combinant un éclairage LED, des équipements de communication 5G, des plateformes de maintenance dédiées, des zones d'équipements intelligents et un système d'abaissement au sein d'une structure d'infrastructure coordonnée.


Q2 : Comment l'équipement 5G est-il intégré au mât de grande hauteur ?

A2 : La conception fournie place la station de base dans la partie supérieure du poteau et utilise des boîtiers décoratifs amovibles pour organiser et intégrer visuellement l'équipement de communication.


Q3 : Est-il possible d'abaisser l'équipement supérieur pour la maintenance ?

A3 : Oui. Le modèle fourni intègre un système de levage pour la maintenance. Les hauteurs de maintenance de référence sont d’environ 2 m sans écran et d’environ 5 m avec écran.


Q4 : Quelle configuration d'éclairage LED est affichée sur ce produit ?

A4 : Le schéma structurel fourni présente huit projecteurs LED de 200 W. Le nombre final de luminaires, leur puissance, la distribution du faisceau et leur orientation peuvent être ajustés en fonction du projet d’éclairage.


Q5 : Les systèmes de communication, d'éclairage et de contrôle peuvent-ils être personnalisés ?

A5 : Oui. La hauteur du mât, l'équipement de la station de base, les appareils intelligents, l'éclairage LED, la structure de l'enceinte, le mécanisme de levage, la plateforme de maintenance, l'architecture de contrôle et les fondations peuvent être configurés en fonction des exigences du projet.




Notre Usine


Fondée en 2000, Baode Lighting Group Co., Ltd. est un fabricant professionnel d'éclairage extérieur spécialisé dans les lampadaires LED, les lampadaires solaires, les mâts intelligents, les projecteurs sur mâts, les poteaux d'éclairage et les solutions d'éclairage personnalisées.


Grâce à ses capacités intégrées en matière de R&D, de conception de produits, de fabrication, de mise en œuvre technique et de support technique, Baode fournit des produits d'éclairage extérieur fiables pour les Projets municipaux, les infrastructures de transport, les applications commerciales et les développements de villes intelligentes dans le monde entier.


Nos installations de production modernes sont dotées d'équipements de pointe, de systèmes de test professionnels et d'équipes techniques expérimentées. De la sélection des matériaux et du traitement des composants à l'assemblage et au contrôle final, chaque étape de la production est soumise à des procédures de contrôle qualité rigoureuses afin de garantir la performance et la fiabilité constantes des produits.


Avec plus de 20 ans d'expérience dans le secteur, Baode accompagne les Projets d'éclairage OEM et personnalisés, en fournissant des solutions flexibles adaptées aux différents environnements d'application, aux exigences techniques et aux spécifications des projets.


Engagée en faveur de l'innovation, de la qualité et des partenariats à long terme, Baode Lighting continue de fournir des solutions d'éclairage efficaces et durables à ses clients du monde entier.





Notre Certificats


Baode Lighting applique des normes de contrôle qualité rigoureuses tout au long des processus de développement, de fabrication et d'inspection de ses produits. Nos luminaires sont soumis à des tests professionnels afin de garantir leur sécurité, leur fiabilité et des performances stables dans différents environnements d'utilisation.


Grâce à l'amélioration continue des processus de fabrication et des systèmes de gestion de la qualité des produits, Baode fournit des Solutions d'éclairage extérieur fiables qui répondent aux exigences des marchés mondiaux et des projets d'infrastructure.


Nos certifications et rapports de tests témoignent de notre engagement envers la qualité des produits, la fiabilité technique et la conformité aux normes internationales, permettant ainsi à nos clients de coopérer en toute confiance sur le long terme.





MESSAGE EN LIGNE

Veuillez saisir une adresse e-mail valide

PRODUITS CONNEXES

Vous planifiez un projet d'éclairage extérieur ?
Courriel : yzly@yz-baode.cn
ADRESSE
Zone industrielle de Songqiao, banlieue nord de Yangzhou, province du Jiangsu
Restez connectés

Posez votre question et nous y répondrons.

Je vous répondrai rapidement.

Copyright © Baode Lighting Group Co., Ltd. Tous droits réservés. Numéro d'enregistrement : SuICP n° 20011226plan du site

Assistance technique :Avertissements du réseau Yicheng

Ce site Web utilise des cookies pour vous garantir la meilleure expérience sur notre site Web.

Accepter rejeter
