Feu de signalisation sur mât de grande hauteur de l'aire de trafic aéroportuaire

    Feu de signalisation sur mât de grande hauteur de l'aire de trafic aéroportuaire

    Le projecteur de grande hauteur pour aires de trafic aéroportuaires est conçu pour l'éclairage de vastes zones telles que les aires de trafic, les zones de stationnement des aéronefs, les zones de fret, les voies de service et autres installations aéroportuaires au sol. Une configuration de référence de 25 mètres est disponible avec des options d'éclairage unilatéral ou omnidirectionnel. Le nombre de projecteurs LED, la distribution du faisceau, le système de levage, le balisage lumineux des obstacles aériens, le système de commande et la configuration de maintenance peuvent être adapt...
  • Leur classification:
    Lumières de haut mât
  • Vues:
    606
  • Temps de libération:
    2026-08-17 17:04:02
  • partager:
  • Contactez-nous Demande en ligne


ProduitDescription


Le projecteur de grande hauteur pour aire de trafic aéroportuaire est conçu pour les zones extérieures des aéroports nécessitant une large couverture lumineuse à partir d'un nombre limité de points d'éclairage en hauteur.

Les aires de trafic aéroportuaires, les zones de stationnement des aéronefs, les zones de manutention du fret, les voies de service, les zones de maintenance et autres installations aéroportuaires présentent souvent de vastes espaces ouverts aux exigences d'éclairage élevées. L'éclairage sur mâts de grande hauteur permet d'installer plusieurs projecteurs en hauteur, contribuant ainsi à diffuser la lumière sur de vastes zones opérationnelles tout en réduisant le nombre de poteaux au sol.


La plateforme d'éclairage supérieure peut accueillir plusieurs projecteurs LED agencés selon le schéma d'éclairage requis. La hauteur des mâts, le nombre de luminaires, l'angle de faisceau, la direction de montage et la stratégie de contrôle peuvent être conçus en fonction de l'agencement de l'aire de trafic et des calculs d'éclairage du projet.

Selon la configuration choisie, le système de mât de grande hauteur peut également intégrer un mécanisme de levage, un feu d'obstruction aérienne, un équipement de contrôle, une plateforme de maintenance et des dispositifs de protection de sécurité pour faciliter l'exploitation et la maintenance.


Baode peut configurer l'ensemble du Système d'éclairage de grande hauteur de l'aéroport en fonction de l'environnement réel du projet plutôt que d'appliquer une spécification fixe à chaque aéroport.

La gamme de mâts d'éclairage de grande hauteur de Baode pour aéroports comprend des configurations de référence de 25 mètres, avec des systèmes d'éclairage unidirectionnels et omnidirectionnels. Ces configurations offrent une base pratique pour adapter la structure du mât, la plateforme d'éclairage, l'orientation des projecteurs, le mécanisme de levage, les équipements de signalisation aérienne et le système de commande électrique aux différents environnements aéroportuaires.

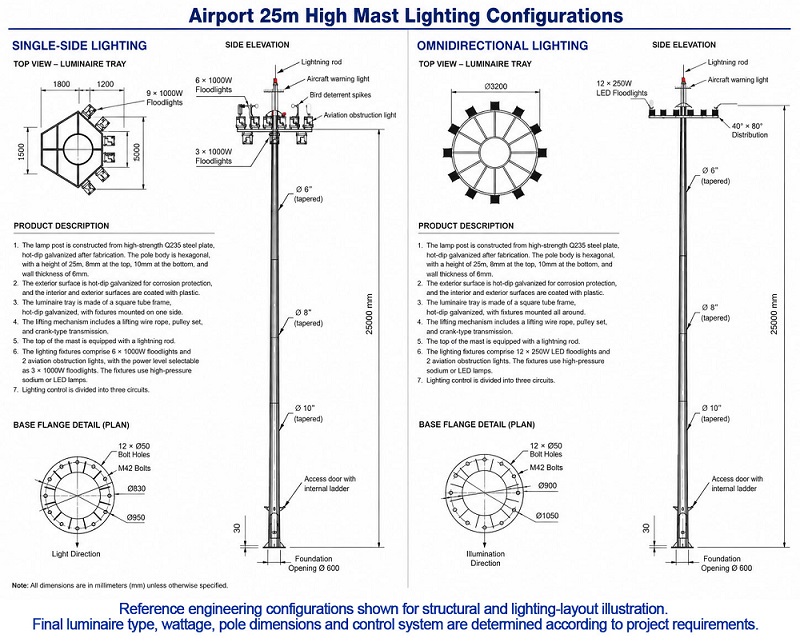

25m airport high mast lighting configurations with single side and omnidirectional floodlighting


ProduitParamètres


ParamètreSpécification
Type de produitFeu de signalisation sur mât de grande hauteur de l'aire de trafic aéroportuaire
Hauteur du mât de référenceConfiguration de 25 m disponible
Hauteur du poteauSpécifique au projet
ApplicationAires de trafic aéroportuaires / Stationnement des aéronefs / Fret et installations au sol
Agencement d'éclairageUnilatéral / Multidirectionnel / Omnidirectionnel
Source lumineuseProjecteur LED / Spécifique au projet
Quantité de luminairesSelon la conception d'éclairage
Puissance LEDSpécifique au projet
Plateforme de lampeFace simple / Circulaire / Personnalisé
Structure de poteauMât en acier conique/polygonal
Matériau du poteauAcier de haute qualité
Traitement de surfaceTraitement anticorrosion par galvanisation à chaud
Système de levageDisponible / Spécifique au projet
Système de câble et de poulieSelon la configuration de levage
Feu d'obstacle aérienConfigurable selon les besoins
Accès pour la maintenancePlateforme élévatrice / Spécifique au projet
Contrôle de l'éclairageLocal / Basé sur un automate programmable / Spécifique au projet
Intégration des équipementsStation de base/Surveillance/Équipement de projet optionnel
FondationConception technique
PersonnalisationDisponible

Note:Les plans de 25 m constituent des configurations d'ingénierie de référence. Les dimensions définitives des poteaux, l'épaisseur des parois, le nombre de luminaires, la puissance des LED, la distribution du faisceau, les équipements aéronautiques, le système de levage et la conception des fondations doivent être confirmés en fonction du projet aéroportuaire réel.


1. Structure de mât de 25 m de haut pour aéroport

Les plans d'ingénierie aéroportuaire fournis comprennent une configuration de mât de 25 mètres de haut développée pour les grandes aires au sol aéroportuaires.

Le mât supporte les équipements d'éclairage surélevés tout en offrant un espace pour les mécanismes de levage, les composants électriques, les équipements d'avertissement aérien et l'accès pour la maintenance.

Les dimensions structurelles finales doivent être déterminées selon :

Hauteur du mât

Conditions de vent

charge du luminaire

Structure de la plateforme de lampe

Chargement de l'équipement

conditions de fondation

exigences du projet aéroportuaire


2. Configuration d'éclairage de tablier unilatéral

Pour les applications où le mât est installé en bordure d'une aire de trafic, d'une voie de service ou d'une zone opérationnelle, un système d'éclairage unilatéral peut diriger la majeure partie de l'éclairage vers la zone de travail requise.

La plateforme d'éclairage peut accueillir plusieurs projecteurs dirigés vers différentes sections du tablier afin d'obtenir une couverture adaptée aux besoins spécifiques du projet.

Cette configuration peut s'avérer utile lorsque l'éclairage doit être concentré principalement sur un côté du mât.


3. Configuration d'éclairage omnidirectionnel du tablier

Pour les grands espaces ouverts nécessitant un éclairage autour du mât, un système d'éclairage omnidirectionnel peut utiliser une plateforme d'éclairage circulaire avec plusieurs projecteurs répartis autour de la structure.

Cette configuration convient aux zones où la lumière doit être projetée dans plusieurs directions à partir d'un mât centralisé.

La quantité finale de luminaires, leur puissance, l'angle de faisceau et la direction de visée doivent être déterminés par la conception de l'éclairage du projet.


4. Répartition des projecteurs spécifique au projet

L'éclairage des aires de trafic aéroportuaires ne doit pas être choisi uniquement en fonction de la puissance totale.

La configuration de l'éclairage doit prendre en compte :


positions de stationnement des aéronefs

Dimensions du tablier

itinéraires des véhicules de service

Éclairement requis

uniformité de l'éclairage

Position du mât

Hauteur de montage

angle du faisceau

Contrôle de l'éblouissement

Bâtiments et équipements environnants


Les configurations unilatérales et omnidirectionnelles permettent d'adapter la disposition des luminaires aux différentes configurations d'aéroport.


5. Système de maintenance relevable

Pour les Projets d'éclairage de grande hauteur dans les aéroports nécessitant un accès plus facile pour la maintenance, la plateforme d'éclairage peut être configurée avec un système de levage.

Un mécanisme de levage typique pour mât de grande hauteur peut comprendre :

Moteur électrique + Treuil + Câble en acier + Système de poulies + Mécanisme de verrouillage + Dispositif de commande

permettant de lever ou d'abaisser la plateforme d'éclairage selon la conception du système.

L'abaissement de la plateforme permet d'améliorer l'accès aux luminaires, au câblage, aux supports et aux composants connexes sans nécessiter d'entretien régulier à la hauteur maximale du mât.

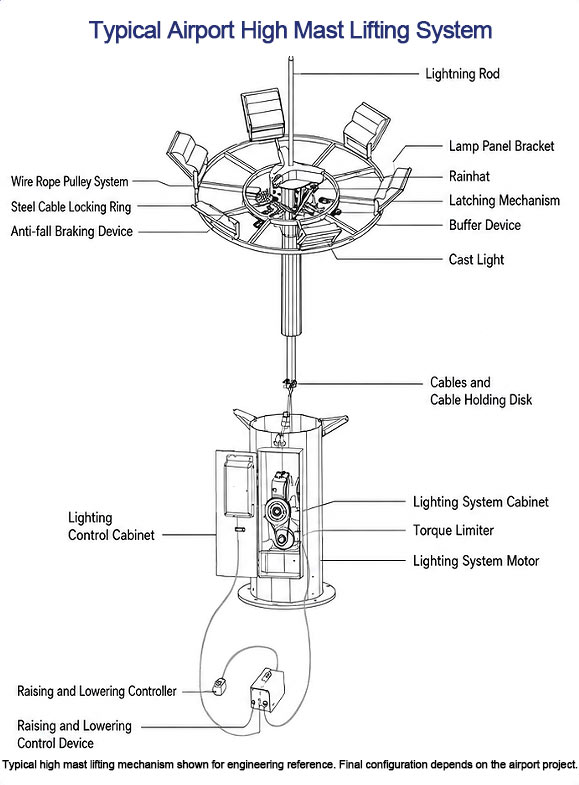

Airport high mast lifting system with motor winch wire rope and pulley mechanism


6. Balise d'obstacles aériens

Des feux d'obstruction aérienne peuvent être intégrés au sommet du mât, le cas échéant.

Leur quantité, leur position, leur type et leur méthode de contrôle doivent être sélectionnés en fonction de l'environnement aéroportuaire, de l'emplacement du mât, de la hauteur de la structure et des exigences applicables du projet.

Les modèles de mâts d'aéroport de 25 m de haut fournis démontrent l'intégration d'équipements de signalisation aérienne dans la structure d'éclairage supérieure.


7. Intégration des équipements aéroportuaires

Les structures de mâts de grande hauteur des aéroports peuvent également servir de points de montage pour les équipements de projet compatibles, le cas échéant.

Les conceptions précédentes des pylônes de grande hauteur de l'aéroport de Baode incluaient des configurations intégrant :


Équipement de station de base

Équipement de surveillance

Équipements liés au trafic aérien

Composants électriques ou de communication supplémentaires


Ces systèmes doivent être configurés indépendamment en fonction des exigences techniques réelles de l'aéroport plutôt que d'être considérés comme des composants standard de chaque mât de grande hauteur.

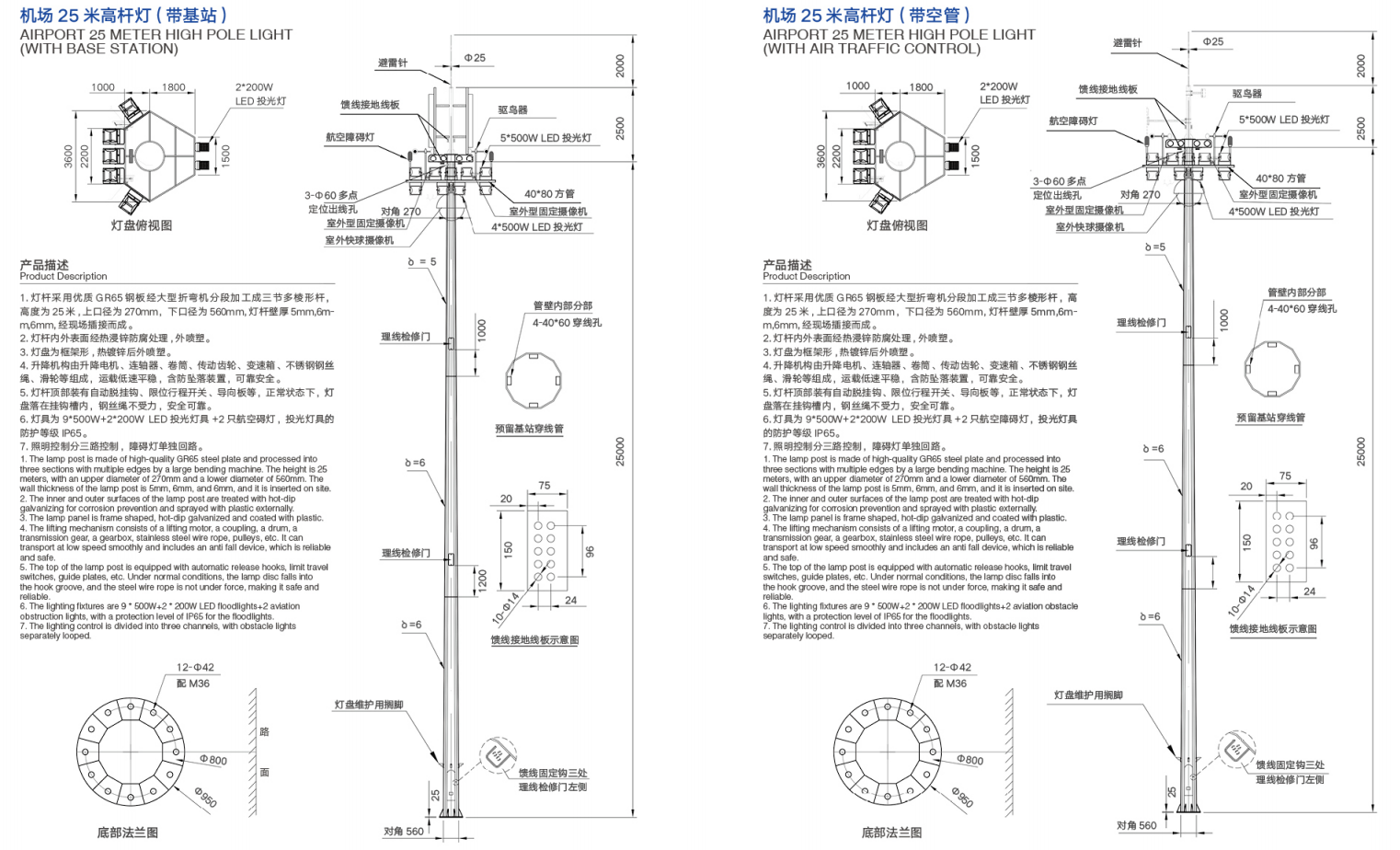

Airport high mast light with optional base station and air traffic equipment integration


8. Commande d'éclairage par automate programmable

Pour les projets d'éclairage aéroportuaire à plusieurs mâts, le système d'éclairage peut être connecté à une architecture de contrôle centralisée.

Un système de contrôle basé sur un automate programmable peut relier plusieurs contrôleurs d'éclairage à une plateforme de contrôle centrale via le réseau du projet, permettant ainsi le fonctionnement coordonné de plusieurs points d'éclairage sur mâts de grande hauteur.

La stratégie de contrôle finale peut être adaptée en fonction de la conception électrique, des exigences opérationnelles et du système de gestion aéroportuaire.


PLC based control system for multiple airport high mast lights


Éclairage des mâts d'aéroportConfigurations


Composant systèmeFonction principale
mât de grande hauteurSoutien structurel
Projecteurs LEDÉclairage du tablier et de la zone
Plateforme d'éclairageMontage du luminaire
Système de levageLevée et abaissement de la plateforme
Système de sécuritéOpération de maintenance contrôlée
Feu d'obstacle aérienVisibilité de haut niveau là où nécessaire
Armoire de commandeContrôle de l'éclairage et du système
FondationSupport de mât structurel



Caractéristiques &Avantages


1. Éclairage aéroportuaire à grande échelle

Les projecteurs LED en hauteur peuvent assurer un éclairage adéquat pour de vastes aires de trafic et zones au sol aéroportuaires.


2. Agencement flexible des projecteurs

Le nombre de luminaires, leur puissance, l'angle de faisceau et leur orientation peuvent être configurés en fonction des calculs d'éclairage.


3. Motifs d'éclairage multiples

Des configurations unilatérales, multidirectionnelles et omnidirectionnelles peuvent être conçues pour différentes configurations d'aéroport.


4. Configuration de maintenance relevable

Des systèmes d'abaissement optionnels permettent de rapprocher la plateforme d'éclairage du niveau du sol pour les inspections et la maintenance.


5. Protection de sécurité intégrée

Les configurations de levage peuvent intégrer des composants de freinage, de verrouillage, de câble et de protection antichute.


6. Mât extérieur durable

La structure en acier haute résistance et le traitement de surface galvanisé à chaud sont adaptés à une utilisation à long terme en infrastructure extérieure.


7. Intégration des équipements aéronautiques

Les feux de signalisation d'obstacles et autres équipements aéroportuaires peuvent être intégrés en fonction des exigences du projet.


8. Ingénierie spécifique au projet

L'ensemble du système peut être configuré en fonction de l'aménagement de l'aire de trafic, de l'emplacement du mât, des performances d'éclairage, du contrôle électrique et des exigences de maintenance.



Éclairage aéroportuaireApplications


1. Aires de trafic aéroportuaires

Conçu pour les vastes aires de stationnement des aéronefs et les zones d'opérations au sol nécessitant une large couverture lumineuse.


2. Aires de stationnement des aéronefs

L'éclairage par projecteurs sur mâts de grande hauteur peut assurer la visibilité autour des emplacements de stationnement des aéronefs et des zones de service adjacentes.


3. Zones de manutention des marchandises

Adapté aux zones de fret aéroportuaires et aux zones logistiques nécessitant un éclairage de haute qualité.


4. Voies de service aéroportuaires

Peut être utilisé aux abords des voies de service aéroportuaires internes et des zones de transport terrestre connexes.


5. Zones d'entretien

Des configurations adaptées permettent d'éclairer les zones extérieures de maintenance et de manutention des équipements.


6. Parking et installations au sol de l'aéroport

L'éclairage sur mâts de grande hauteur peut également être configuré pour les grands parkings et les zones extérieures autour des installations aéroportuaires.

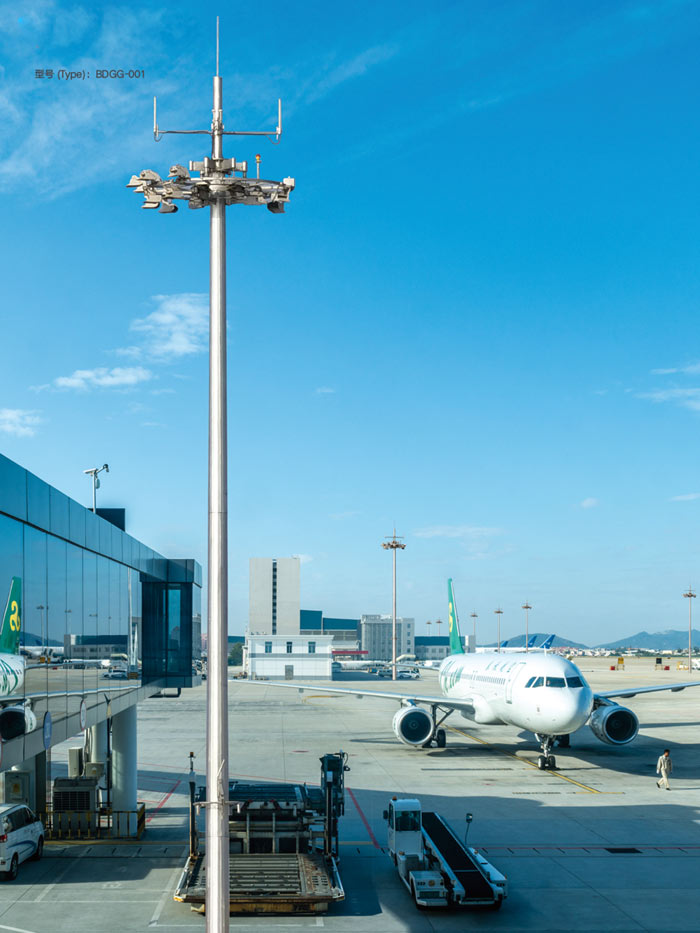

Airport apron high mast lights for aircraft parking and aviation ground areas


PourquoiChoisir un feu de grande hauteur pour aire de trafic aéroportuaire ?


L'éclairage des aires de trafic aéroportuaires n'est pas simplement une version agrandie de l'éclairage public ordinaire.

La zone éclairée est plus large, la hauteur de montage est plus importante et le système d'éclairage doit souvent prendre en compte les opérations aériennes, les véhicules de service, l'accès pour la maintenance, le contrôle de l'éblouissement, l'uniformité de l'éclairage et la sécurité des équipements de haut niveau.


Un système d'éclairage dédié aux aires de trafic aéroportuaires, installé sur un mât élevé, permet de configurer le système en fonction des conditions de ce projet.

Au lieu de choisir le produit uniquement en fonction de la hauteur du mât ou de la puissance totale, Baode peut configurer le système en fonction de :


Disposition du tablier

Position du mât

Éclairage requis

quantité de projecteurs

Direction du faisceau

uniformité de l'éclairage

Méthode de maintenance

mécanisme de levage

Système de contrôle

exigences en matière d'équipement aéronautique


Cette approche axée sur les projets rend le système plus adapté aux applications d'éclairage aéroportuaire professionnel.



PersonnalisationOptions


ConfigurationDirection typique de l'éclairageApplication appropriée
Éclairage unilatéralPrincipalement une directionBords de tablier, voies de service, positions limites
Éclairage omnidirectionnelPlusieurs directions autour du mâtGrand tablier ouvert et zones d'éclairage centralisées
Éclairage personnaliséSpécifique au projetAgencement complexe des aires de stationnement et des zones opérationnelles des aéronefs



Caractéristiques &Avantages


1. Conception technique de référence de 25 m

Une configuration de mât de 25 mètres de haut, utilisée dans les aéroports, constitue une référence structurelle éprouvée pour les grands projets d'éclairage au sol aéroportuaire.


2. Options unilatérales et omnidirectionnelles

Différentes configurations de plateformes d'éclairage permettent d'adapter la distribution de l'éclairage à diverses configurations d'aire de trafic.


3. Éclairage de grande surface

Plusieurs projecteurs installés en hauteur assurent un éclairage centralisé des vastes zones au sol de l'aéroport.


4. Configuration de maintenance relevable

Des systèmes de levage optionnels permettent d'abaisser la plateforme d'éclairage pour l'inspection et la maintenance.


5. Intégration des équipements aéronautiques

Des feux de signalisation d'obstacles et des équipements aéroportuaires compatibles peuvent être intégrés en fonction des exigences du projet.


6. Contrôle centralisé de l'éclairage

La commande par automate programmable peut permettre le fonctionnement coordonné de plusieurs points d'éclairage sur mâts de grande hauteur.


7. Structure extérieure durable

La construction du mât en acier et la galvanisation à chaud assurent une protection contre la corrosion pour les applications d'infrastructure extérieure à long terme.


8. Ingénierie par projet

La hauteur des poteaux, la plateforme des lampes, la configuration des LED, le système de levage, les équipements aéronautiques, l'architecture de contrôle et les fondations peuvent tous être développés en fonction du projet aéroportuaire.



ProduitApplications


1. Tabliers d'aéroport

2. Aires de stationnement pour avions

3. Zones de manutention des marchandises

4. Voies de service de l'aéroport

5. Zones de maintenance

6. Parking aéroportuaire et installations au sol

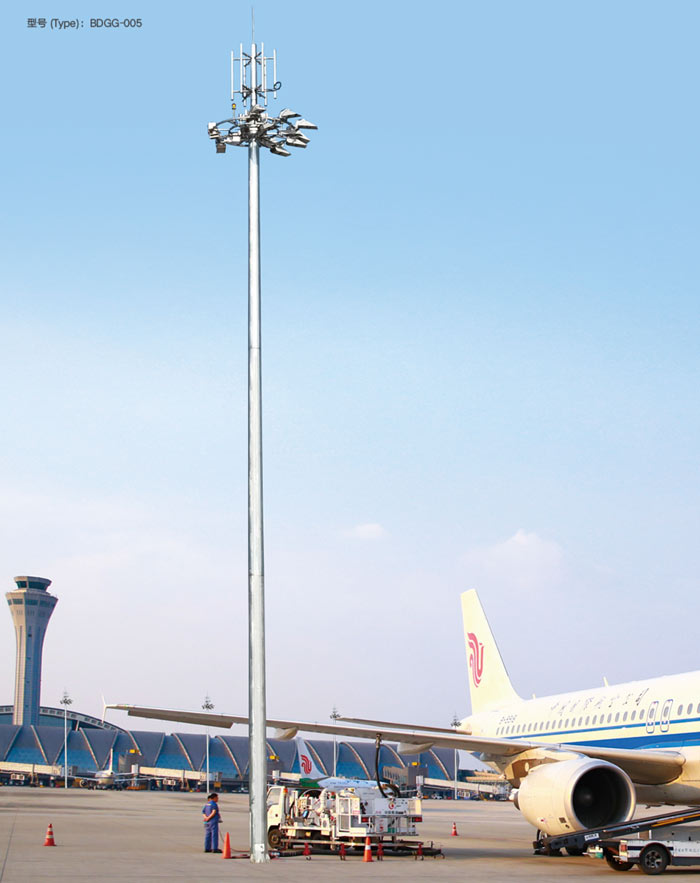

Airport apron high mast lighting for aircraft parking and ground operations



PourquoiChoisir un feu de grande hauteur pour aire de trafic aéroportuaire ?



Les modèles de référence de 25 m disponibles chez Baode, les configurations de plateformes de lampes unilatérales et omnidirectionnelles, les systèmes de levage, l'intégration des avertissements aériens et le contrôle d'éclairage basé sur un automate programmable constituent une base technique pour le développement de solutions d'éclairage de grande hauteur spécifiques aux projets aéroportuaires.


Le système final doit toujours être configuré en fonction de la configuration réelle de l'aire de trafic, des opérations aériennes, des performances d'éclairage requises, des conditions locales et des normes d'ingénierie.



FAQ


Q1 : Qu'est-ce qu'un feu de grande hauteur sur une aire de trafic d'aéroport ?

A1 : Un mât d'éclairage de grande hauteur pour aire de trafic aéroportuaire utilise plusieurs projecteurs montés en hauteur pour éclairer les zones de stationnement des avions, les opérations sur l'aire de trafic, les zones de fret, les voies de service et d'autres grands espaces au sol aéronautiques.


Q2 : Une configuration de mât de 25 mètres de haut pour aéroport est-elle disponible ?

A2 : Oui. Baode dispose de modèles de mâts de 25 mètres de haut pour aéroports, avec différentes configurations de plateformes d’éclairage. La hauteur définitive du mât et les spécifications structurelles doivent être confirmées en fonction du projet.


Q3 : Quelle est la différence entre un éclairage unilatéral et un éclairage omnidirectionnel ?

A3 : L'éclairage unilatéral concentre les projecteurs principalement d'un côté du mât, tandis que l'éclairage omnidirectionnel répartit les luminaires autour d'une plateforme circulaire pour éclairer plusieurs directions.


Q4 : La plateforme d’éclairage peut-elle être abaissée pour la maintenance ?

A4 : Oui. Les configurations relevables peuvent utiliser un moteur, un treuil, un câble en acier, un système de poulies, un mécanisme de verrouillage et des dispositifs de commande connexes pour abaisser la plateforme d'éclairage à des fins de maintenance.


Q5 : Est-il possible de contrôler de manière centralisée plusieurs feux d'éclairage de grande hauteur d'aéroport ?

A5 : Oui. Une architecture de contrôle d’éclairage basée sur un automate programmable peut être configurée pour connecter plusieurs contrôleurs d’éclairage à une plateforme de contrôle centrale en fonction de la conception du projet aéroportuaire.





Notre Usine


Fondée en 2000, Baode Lighting Group Co., Ltd. est un fabricant professionnel d'éclairage extérieur spécialisé dans les lampadaires LED, les lampadaires solaires, les mâts intelligents, les projecteurs sur mâts, les poteaux d'éclairage et les solutions d'éclairage personnalisées.


Grâce à ses capacités intégrées en matière de R&D, de conception de produits, de fabrication, de mise en œuvre technique et de support technique, Baode fournit des produits d'éclairage extérieur fiables pour les Projets municipaux, les infrastructures de transport, les applications commerciales et les développements de villes intelligentes dans le monde entier.


Nos installations de production modernes sont dotées d'équipements de pointe, de systèmes de test professionnels et d'équipes techniques expérimentées. De la sélection des matériaux et du traitement des composants à l'assemblage et au contrôle final, chaque étape de la production est soumise à des procédures de contrôle qualité rigoureuses afin de garantir la performance et la fiabilité constantes des produits.


Avec plus de 20 ans d'expérience dans le secteur, Baode accompagne les Projets d'éclairage OEM et personnalisés, en fournissant des solutions flexibles adaptées aux différents environnements d'application, aux exigences techniques et aux spécifications des projets.


Engagée en faveur de l'innovation, de la qualité et des partenariats à long terme, Baode Lighting continue de fournir des solutions d'éclairage efficaces et durables à ses clients du monde entier.





Notre Certificats


Baode Lighting applique des normes de contrôle qualité rigoureuses tout au long des processus de développement, de fabrication et d'inspection de ses produits. Nos luminaires sont soumis à des tests professionnels afin de garantir leur sécurité, leur fiabilité et des performances stables dans différents environnements d'utilisation.


Grâce à l'amélioration continue des processus de fabrication et des systèmes de gestion de la qualité des produits, Baode fournit des Solutions d'éclairage extérieur fiables qui répondent aux exigences des marchés mondiaux et des projets d'infrastructure.


Nos certifications et rapports de tests témoignent de notre engagement envers la qualité des produits, la fiabilité technique et la conformité aux normes internationales, permettant ainsi à nos clients de coopérer en toute confiance sur le long terme.





MESSAGE EN LIGNE

Veuillez saisir une adresse e-mail valide

PRODUITS CONNEXES

Vous planifiez un projet d'éclairage extérieur ?
Courriel : yzly@yz-baode.cn
ADRESSE
Zone industrielle de Songqiao, banlieue nord de Yangzhou, province du Jiangsu
Restez connectés

Posez votre question et nous y répondrons.

Je vous répondrai rapidement.

Copyright © Baode Lighting Group Co., Ltd. Tous droits réservés. Numéro d'enregistrement : SuICP n° 20011226plan du site

Assistance technique :Avertissements du réseau Yicheng

Ce site Web utilise des cookies pour vous garantir la meilleure expérience sur notre site Web.

Accepter rejeter
